过滤塑料部件的设计公差及其对焊接的影响

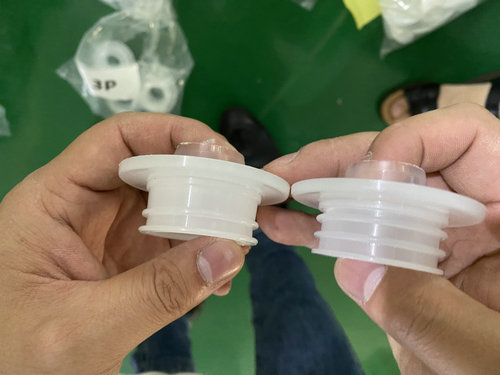

在褶皱式滤芯的制造过程中，诸如端盖、芯体、笼架、适配器和连接器等塑料部件在确保产品完整性和过滤性能方面起着至关重要的作用。虽然材料选择和设备质量很重要，但塑料部件的设计公差同样至关重要。即使是微小的尺寸偏差也会显著影响焊接工艺，导致泄漏、粘合强度差或产品质量不稳定。
本文探讨了过滤器塑料部件设计公差的重要性，以及它们如何影响焊接质量、生产效率和滤芯的长期性能。
1. 理解过滤器塑料部件的设计公差
设计公差是指制造部件尺寸允许的偏差范围。对于滤芯中使用的塑料部件，公差决定了以下部件的精度：
在焊接过程中相互契合。
塑料注塑成型通常会因以下因素而产生轻微的尺寸偏差：
如果公差控制不当，这些偏差可能会累积并影响最终装配。
对于滤芯焊接，典型的尺寸公差通常为±0.05毫米至±0.20毫米，具体取决于零件尺寸和材料。
2. 为什么焊接工艺中的设计公差很重要
滤芯制造中常用的塑料焊接方法包括：
这些工艺流程均要求部件之间具有精确的接触面。如果公差控制不佳，焊接界面就会变得不稳定。
2.1 接触面对准
为了保证焊接可靠性，塑料部件必须实现均匀的表面接触。
如果公差过大：
这可能导致：
在食品、饮料、制药或化工等行业使用的高性能滤芯中，此类缺陷是不可接受的。
2.2 焊接压力分布
焊接过程中，机器施加压力使熔融塑料表面熔合。如果零件的尺寸公差不一致，压力分布就会不均匀。
后果包括：
精密设计的公差有助于确保焊接压力均匀分布在整个粘合面上。
3. 塑料零件公差对滤芯端盖焊接的影响
端盖焊接是褶皱式滤芯生产中最关键的工序之一。褶皱式滤材包必须牢固地焊接在塑料端盖上，才能形成密封的过滤结构。
多种耐受性因素会影响这一过程：
3.1 端盖内径
如果塑料端盖的内径过大：
如果直径太小：
保持精确的公差可确保正确的定位和最佳的密封效果。
3.2 芯体或笼体直径
塑料芯支撑着褶皱的介质结构，并且必须与端盖精确契合。
公差误差可能导致：
精心设计的公差确保所有部件在焊接开始前顺利组装。
3.3 焊接能量导向几何
许多塑料焊接设计都包含能量导向器，即用于在焊接过程中集中热量的小型三角形或圆形结构。
如果公差控制不当：
因此，能量导向器的高度、角度和宽度必须在设计图纸中精确规定。
4. 对自动化生产线的影响
现代滤芯制造高度依赖自动化。诸如INDRO滤帽焊接机和INDRO褶皱滤芯组装生产线等设备，需要高度一致的零部件才能高效运行。
在自动化系统中：
如果塑料零件的公差变化过大，机器无法补偿这些变化。
常见问题包括：
对于高速自动化生产线而言，严格的公差控制对于稳定生产至关重要。
5. 先进红外焊接系统的优势
先进的焊接技术可以部分弥补微小的公差偏差。
INDRO 红外滤芯端盖焊接系统采用非接触式红外加热结合水冷结构，提供高度稳定的温度控制。
与传统红外焊接相比，该系统具有以下几个优点：
上海INDRO开发的独特红外加热与水冷系统显著提高了焊接可靠性，使其成为高档褶皱滤芯端盖焊接的绝佳解决方案。
然而，即使拥有先进的设备，正确的零件设计和公差控制仍然是实现最佳焊接质量的基础。
6. 塑料零件推荐设计指南
为确保可靠的焊接性能，在开发滤芯塑料部件时应遵循若干设计准则。
6.1 控制键尺寸
关键维度包括：
关键区域的公差应比非关键区域更严格。
6.2 考虑材料收缩
滤芯中使用的不同塑料（如聚丙烯 (PP)、聚乙烯 (PE) 和尼龙 (PA)）具有不同的收缩率。
设计工程师应考虑以下因素：
这有助于保持最终尺寸的一致性。
6.3 设计稳定的焊接表面
平整稳定的焊接表面有助于确保：
避免焊接区域过薄或不均匀，以免加热时变形。
6.4 保持适当的装配间隙
焊接前需要预留一定的装配间隙，以便零件顺利插入。
然而，过高的清除率会导致：
因此，需要达到最佳的公差平衡。
7. 质量控制和检验
保持公差一致性需要严格的质量控制程序。
常用的检测方法包括：
制造商还应进行焊接试验，以验证塑料部件在实际焊接条件下的性能是否正确。
模具设计师、塑料供应商和焊接设备工程师之间的密切合作有助于确保公差既适用于制造过程也适用于装配过程。
8. 结论
过滤塑料部件的设计公差对褶皱式滤芯制造中焊接工艺的成功至关重要。即使是微小的尺寸偏差也会影响对准、热传递、压力分布，并最终影响焊接接头的强度和密封性能。
通过严格控制公差、优化零件几何形状，并使用INDRO 滤帽焊接机、 INDRO 褶皱滤芯组装生产线和INDRO 红外滤芯端盖焊接系统等先进设备，制造商可以实现稳定的焊接质量、提高生产效率和优异的滤芯性能。
在竞争激烈的过滤行业中，塑料零件设计的精度不仅仅是一个技术细节，而是提供可靠、高质量过滤产品的关键因素。
