高流量过滤器塑料零件的尺寸精度要求

高流量过滤器塑料零件的尺寸精度要求

高流量塑料过滤器部件是工业过滤系统的核心结构件，广泛应用于水处理、化工、制药和食品饮料等行业。与传统过滤器部件不同，高流量塑料过滤器具有通量大、阻力低、使用寿命长等特点，其尺寸精度直接决定了整个过滤系统的装配密封性、过滤稳定性和耐压性能。即使是微小的尺寸偏差，在高压工况下也可能导致滤材泄漏、流道堵塞、结构变形，甚至系统失效。因此，标准化、严格的尺寸精度控制是高流量塑料过滤器部件可靠性能的根本保障。

高流量过滤器塑料部件的尺寸精度要求是根据ISO 20457和DIN 16742等国际注塑成型公差标准制定的，由于塑料材料固有的收缩和变形特性，其要求与金属部件有显著差异。核心精度指标包括内外径公差、同心度、焊接面平整度、肋间距和整体结构直线度。对于主流的20英寸至40英寸规格的高流量滤芯，基本尺寸公差严格控制在±0.05毫米至±0.20毫米范围内。关键配合尺寸（包括内外径）采用更严格的公差标准，而非辅助结构尺寸则允许合理的偏差范围，以平衡制造成本和性能。

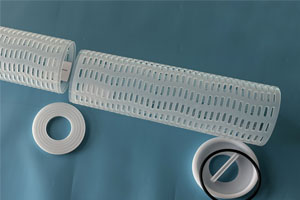

同心度和结构均匀性是高流量过滤器塑料部件最关键的精度指标。高流量过滤器的塑料支撑笼采用螺旋或纵向肋条结构来支撑褶皱滤材。肋条间距不均匀或内外圆偏心会导致滤材应力分布不均，造成局部褶皱收缩和折痕。这不仅会降低有效过滤面积和整体流量，而且在长期压力波动和真空工作条件下还会造成滤材损伤。标准生产要求过滤器圆柱形部件的同心度误差小于0.1 mm，肋条间距偏差控制在±0.3 mm以内，以确保均匀的流量分布和稳定的结构支撑。

尺寸精度对部件组装和焊接质量起着决定性作用。高流量过滤器塑料部件大多采用红外焊接、热板焊接和超声波焊接等方式连接，这些焊接方式都依赖于接触面的精确配合。焊接界面平面度偏差过大或尺寸不匹配会导致焊缝不稳定、熔合强度不足和残余缝隙，从而造成液体泄漏并降低过滤精度。同时，精确的整体尺寸确保与标准过滤器外壳的完美兼容，实现多规格滤芯的模块化组装，提高部件的通用性和互换性。

塑料材料的收缩和注塑成型工艺的波动是影响尺寸精度的主要因素。常用的PP和改性塑料材料（用于过滤器部件）具有热收缩特性，在冷却成型过程中容易发生翘曲和变形。为了稳定尺寸精度，制造商需要采用模流模拟优化来补偿材料收缩误差，并实施精密注塑成型工艺。在质量控制方面，企业应建立完善的检测体系，包括首件检验（FAI）、过程抽样以及使用坐标测量机（CMM）进行全关键尺寸检测。采用统计过程控制（SPC）实时跟踪尺寸变化，消除批量尺寸缺陷。

总之，尺寸精度是制约高流量过滤塑料件性能和使用寿命的核心技术指标。合理的公差设定、严格的工艺控制和精确的检测手段是保证过滤件结构稳定性、装配精度和过滤效率的必要条件。随着工业过滤要求的不断提升，对高流量过滤塑料件尺寸精度的高标准将成为必然趋势，为现代过滤系统的高效稳定运行提供可靠的技术支持。
